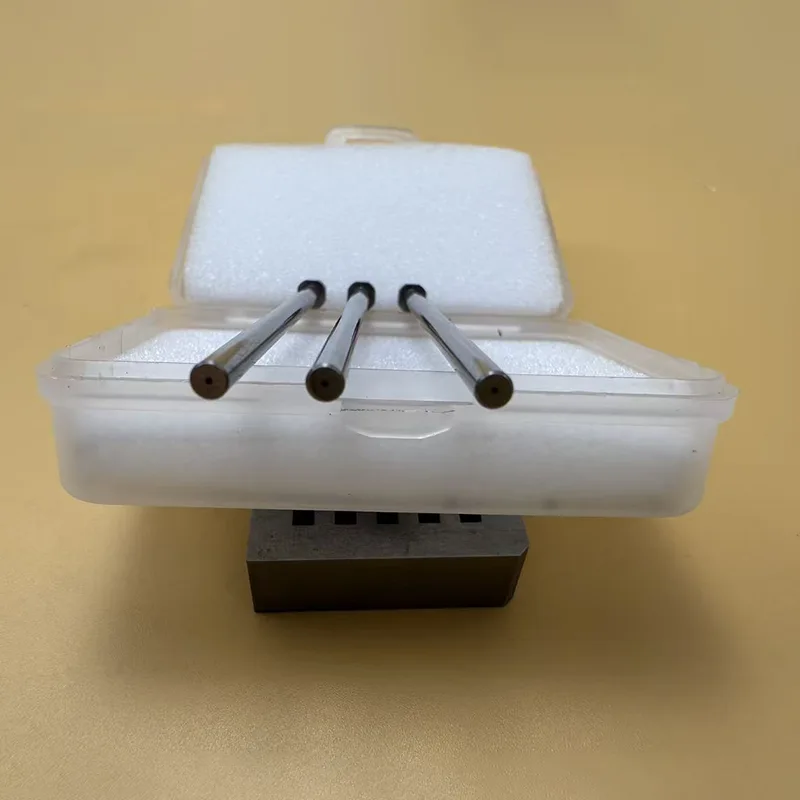

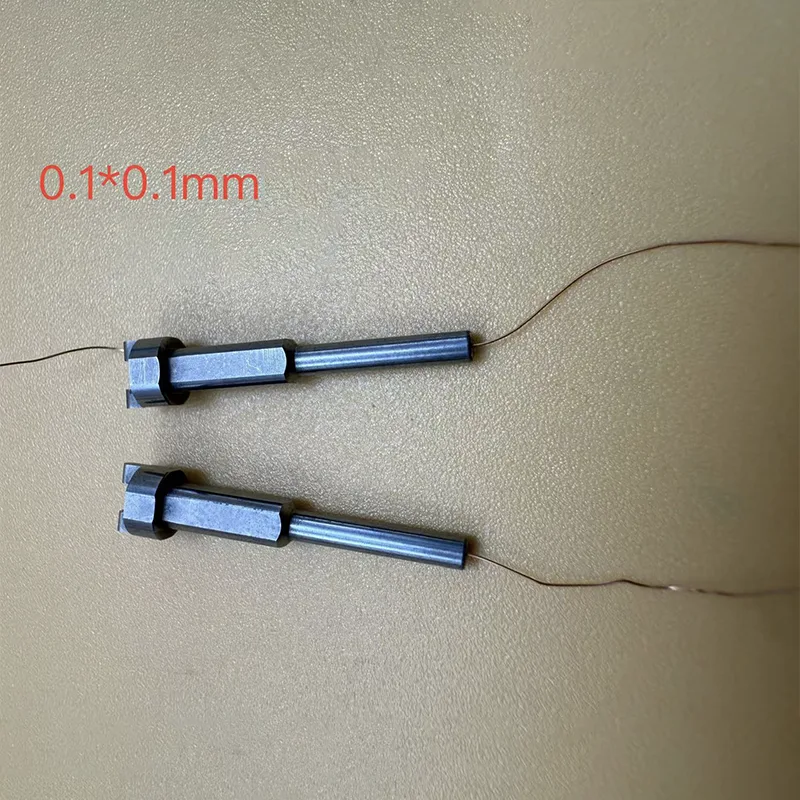

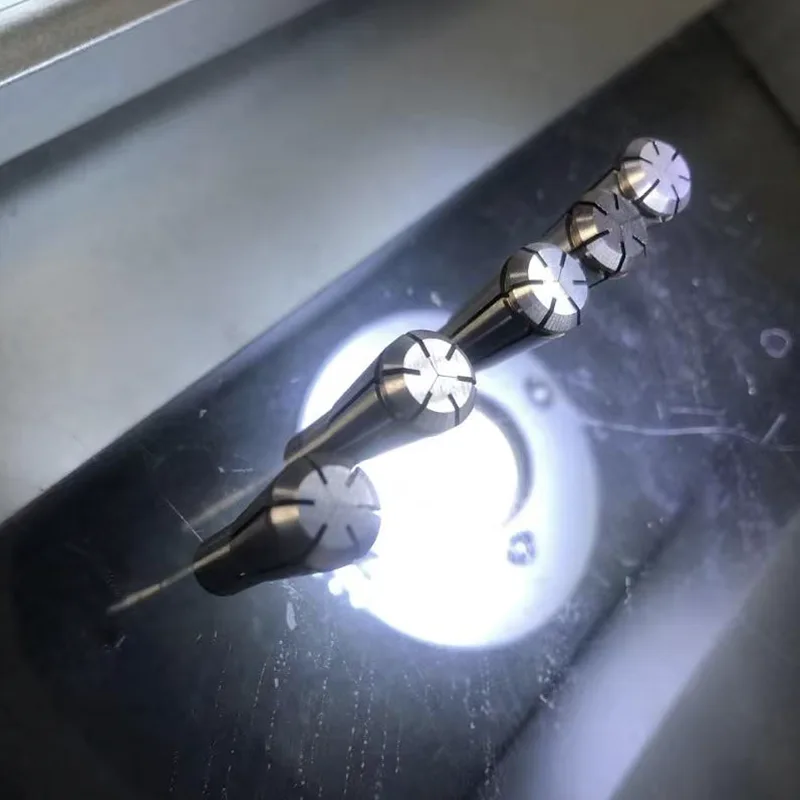

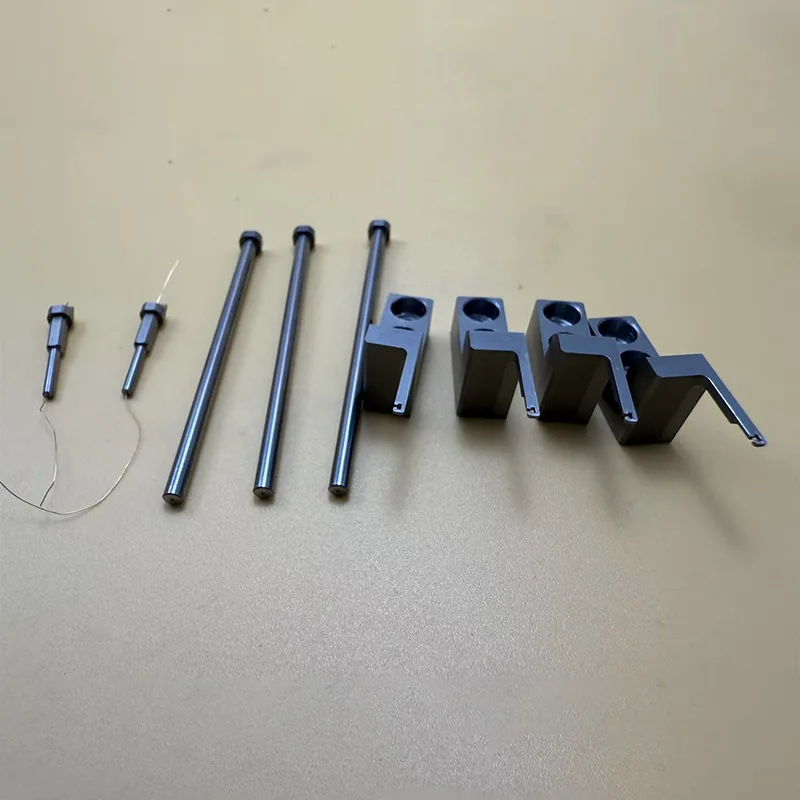

Parti dell'ugello guida in carburo di tungsteno

Le parti dell'ugello di guida in carburo di tungsteno, note anche come ugelli in filo di carburo di tungsteno o perni di guida in carburo di tungsteno, sono componenti di guida di precisione realizzati con le proprietà superiori del carburo di tungsteno. La loro funzione principale è quella di guidare il filo senza problemi attraverso il filo, prevenendo danni. Sono componenti chiave che garantiscono la precisione della produzione in vari settori come l'avvolgimento e la trafilatura.

Materiale del prodotto

Le parti dell'ugello guida in carburo di tungsteno sono realizzate principalmente in carburo di tungsteno di alta qualità (acciaio al tungsteno). Alcuni prodotti vengono utilizzati in combinazione con strutture ausiliarie come basi in acciaio. Diversi gradi di acciaio al tungsteno sono adatti a diverse applicazioni. Ad esempio, il grado YG6X combina buona resistenza all'usura e tenacità, rendendolo adatto alla guida di fili di acciaio e di metalli non ferrosi; Il grado YG8 offre prestazioni complessive eccellenti ed è in grado di gestire la maggior parte degli scenari di lavorazione del filo convenzionali.

Prestazioni del prodotto

Le parti dell'ugello guida in carburo di tungsteno generalmente raggiungono una durezza HRA90 o superiore, con una resistenza alla flessione che arriva fino a 2300 N/mm². La loro resistenza all'usura supera di gran lunga quella dell'acciaio comune e la loro durata è più di 10 volte superiore a quella di parti simili in acciaio. Mantengono un'elevata durezza anche a 550℃ e hanno un basso coefficiente di dilatazione termica, garantendo stabilità strutturale in ambienti produttivi con alternanza di alte e basse temperature. Dopo una lavorazione speciale, possiedono una certa resistenza alla corrosione e all'ossidazione, che li rende adatti a vari ambienti industriali.

Progettazione strutturale

Le parti dell'ugello guida in carburo di tungsteno sono per lo più progettate con una struttura tubolare, divisa in una sezione di bloccaggio e una sezione di uscita. La sezione di serraggio ha un diametro esterno leggermente più grande per garantire un'installazione stabile, mentre la sezione di uscita ha un diametro del foro progettato per adattarsi alle specifiche del filo, con una transizione graduale tra i due. Il foro interno e le porte di ingresso/uscita su entrambe le estremità sono scientificamente progettati con archi per garantire un angolo ragionevole per il passaggio del filo ed evitare inceppamenti. Sono disponibili alcune strutture personalizzate a doppio foro, multiforo e altre strutture speciali per adattarsi a processi complessi come l'avvolgimento multi-filo.

Precisione di lavorazione

Attraverso molteplici processi di rettifica (grossolano, medio, fine e ultrafine), la ruvidità superficiale del foro interno può raggiungere Ra0,1 ed è ancora inferiore alle estremità curve (Ra0,025). I limiti di lavorazione possono raggiungere un diametro del foro ≥ 0,15 mm, uno spessore della parete ≥ 0,10 mm e tolleranze dimensionali controllate entro 0,01 mm. Prima di lasciare la fabbrica, tutte le parti vengono sottoposte a un controllo completo utilizzando un microscopio elettronico per garantire una transizione naturale tra il foro interno e la curvatura, garantendo un passaggio regolare del filo.

Scenari applicativi

Produzione di motori e motori: le parti dell'ugello guida in carburo di tungsteno sono componenti fondamentali per l'avvolgimento di bobine di statore e rotore in motori con avvolgimento in serie, motori di ventole e micromotori. Guidano con precisione il filo smaltato durante l'avvolgimento, evitando graffi sullo strato isolante e garantendo la conduttività e la durata delle bobine del motore.

Industria della lavorazione dei fili: nella produzione di fili, cavi e fili di acciaio inossidabile, vengono utilizzati per guidare il filo durante i processi di trafilatura e trasporto. Il foro interno liscio riduce l'usura superficiale, garantendo un diametro del filo uniforme e una superficie liscia.

Altri campi di lavorazione di precisione: compatibile con avvolgitrici automatiche CNC e altre attrezzature per varie lavorazioni di bobine di precisione. Può essere applicato anche a processi speciali come l'avvolgimento parallelo multifilo di bobine. Alcuni modelli personalizzati possono soddisfare anche le esigenze di guida di cavi con specifiche diverse da 1 a 500 mm.

Servizi di personalizzazione supportati

Specifiche standard: sul mercato sono disponibili numerosi modelli standard, con parametri completi come diametro del foro, lunghezza e diametro esterno. Ad esempio, alcuni modelli hanno diametri dei fori a partire da 0,15 mm e le dimensioni esterne possono coprire un intervallo compreso tra 1 e 500 mm.

Supportiamo servizi di personalizzazione: supportiamo la personalizzazione basata su disegni o campioni forniti dall'utente, inclusi diametri di fori speciali, strutture irregolari (come piatte o ellittiche) e porte di ingresso/uscita del filo con curvature specifiche. Alcuni produttori hanno quantità minime di ordine basse e possono anche fornire servizi di personalizzazione di massa e consegna rapida. La fornitura totale può soddisfare le esigenze di acquisto di oltre 50.000 unità alla volta.
