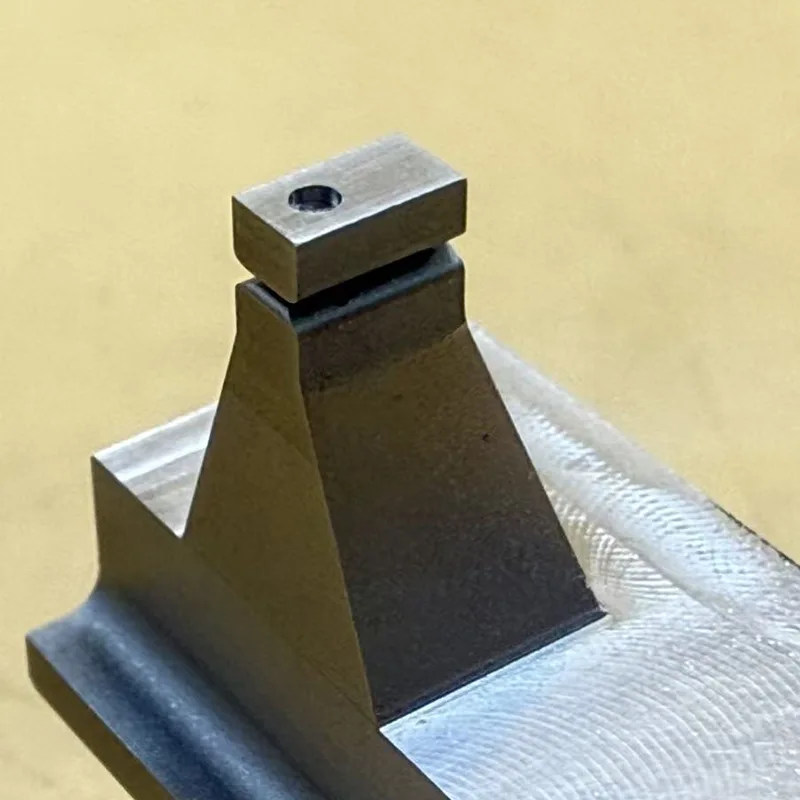

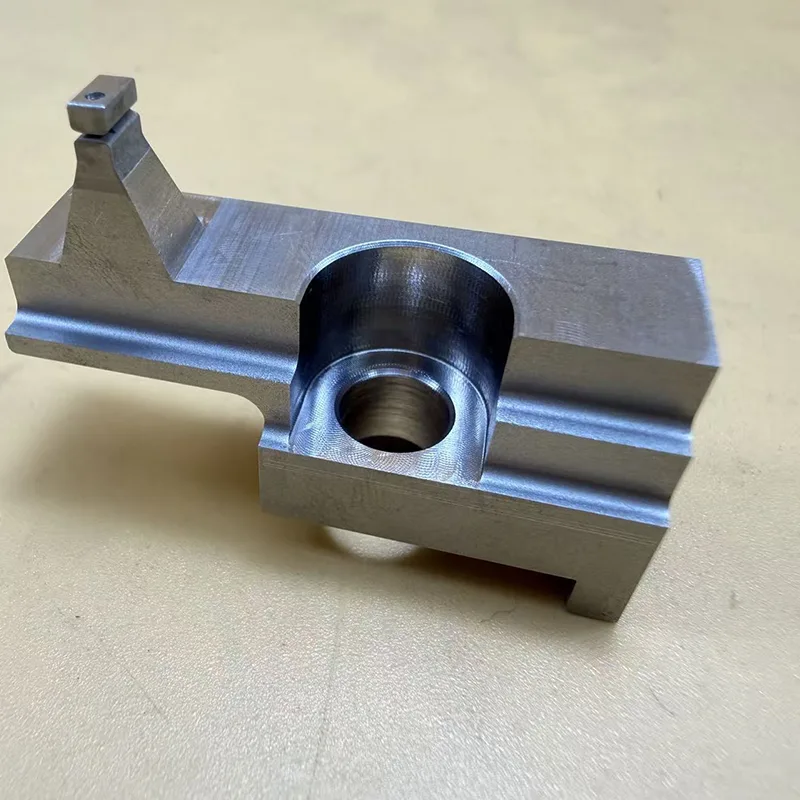

Ugello di flusso per l'erogazione della colla ad alta precisione

L'ugello di flusso per l'erogazione di colla ad alta precisione è un ugello di flusso di precisione specializzato progettato esclusivamente per apparecchiature automatizzate di erogazione della colla. L'intera unità è ricavata integralmente da un unico blocco di acciaio inossidabile SUS304. I suoi canali di flusso interni critici e le strutture di micro-scanalature vengono elaborati utilizzando la macchina per elettroerosione a filo lento di precisione MM35HP di Seibu, utilizzando un diametro del filo ultrasottile di 0,07 mm e tecniche di taglio con scarica elettrica per formare le intricate micro-scanalature.

Le principali sfide di produzione di questo prodotto risiedono nelle sue micro-scanalature ultra strette, nelle sezioni a pareti sottili e nelle strutture a micro-canali. Durante il processo di lavorazione, è essenziale non solo garantire l'accuratezza dimensionale ma anche mantenere la levigatezza delle pareti interne, la consistenza delle micro-scanalature, la stabilità dell'assemblaggio e, soprattutto, la stabilità del flusso in condizioni operative prolungate.

Per affrontare queste complesse strutture di erogazione, Xincheng impiega un processo rigoroso che prevede più passaggi di rifilatura, controlli di compensazione precisi e parametri di lavorazione ottimizzati. Questo controllo rigoroso sulle tolleranze dimensionali critiche garantisce che il prodotto mantenga prestazioni di assemblaggio stabili e costanti e capacità di controllo preciso del flusso, anche durante la produzione di massa.

Informazioni di base sul prodotto

• Nome del prodotto: Ugello di flusso per l'erogazione della colla ad alta precisione

• Materiale: acciaio inossidabile SUS304

• Processi di lavorazione: elettroerosione a filo lento, elettroerosione di precisione a base di olio, microelettroerosione, fresatura di precisione

• Attrezzature di lavorazione: Seibu MM35HP (elettroerosione a filo lento), Sodick AP250L

• Capacità di lavorazione: micro-scanalature, micro-fori, fessure ultra-strette, strutture a pareti sottili, canali di flusso di forma irregolare

Caratteristiche strutturali del prodotto

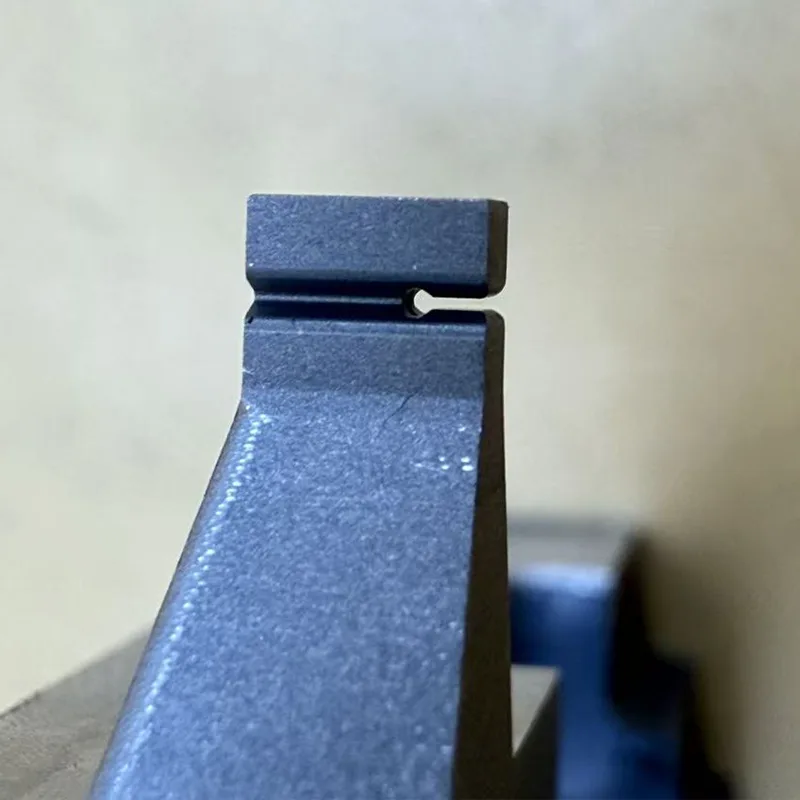

Struttura a micro-slot

La sezione superiore del prodotto presenta una struttura a microscanalature ultrasottili. I requisiti relativi alla larghezza della scanalatura sono estremamente rigorosi, rendendolo un esempio per eccellenza di un componente che richiede una lavorazione di precisione per elettroerosione a filo lento.

Le apparecchiature convenzionali per il taglio a filo spesso incontrano problemi durante la lavorazione di tali strutture, tra cui rottura del filo, collasso degli angoli, dimensioni delle fessure instabili, superfici interne ruvide, microbave residue e deformazione termica.

Di conseguenza, l'ugello di flusso per l'erogazione di colla ad alta precisione viene lavorato esclusivamente utilizzando apparecchiature per elettroerosione a filo lento ad alta precisione durante l'intero ciclo di produzione, garantendo così larghezze di micro-scanalature costanti, bordi intatti e transizioni uniformi dei canali di flusso.

Requisito di elevata concentricità per i microcanali

È necessario mantenere un elevato grado di concentricità e precisione di posizionamento tra il canale di flusso interno e la struttura a microscanalatura esterna. Se la deviazione della concentricità è significativa, il processo di erogazione effettivo è soggetto ai seguenti problemi:

• Offset di erogazione

• Erogazione non uniforme

• Fluttuazione della portata

• Intasamento

• Perdita

Pertanto, durante il processo di produzione, è essenziale controllare contemporaneamente la precisione di posizionamento delle micro-scanalature, la centratura dei canali di flusso, il parallelismo e la coerenza dei punti di riferimento dell'assemblaggio.

Controllo della finitura superficiale della parete interna

Sebbene molti prodotti possano soddisfare le specifiche dimensionali, se i canali di flusso interni presentano strutture EDM eccessivamente profonde, bave residue o microparticelle aderenti, il fluido erogato è soggetto ad adesione alle pareti, sedimentazione o addirittura intasamento durante l'uso successivo.

Di conseguenza, il processo di produzione pone l’attenzione primaria sul controllo:

• Energia per elettroerosione

• Numero di passaggi di rifilatura

• Rugosità superficiale

• Zone interessate dal calore

• Formazione di microbave

Sfide di lavorazione per il materiale SUS304

SUS304 è un tipico acciaio inossidabile austenitico; pur possedendo un'eccellente resistenza alla corrosione, presenta sfide significative nel campo della microlavorazione.

Ciò è particolarmente vero quando si lavorano fessure ultrasottili, dove è probabile che si verifichino problemi come l'incollamento del materiale, scariche elettriche instabili, generazione di calore durante la lavorazione, microdeformazione e deriva dimensionale.

Pertanto, per prodotti di questo tipo, la stabilità delle attrezzature di lavorazione e una vasta esperienza di processo sono di fondamentale importanza.

Capacità di lavorazione per diametri di filo ultrasottile (0,07 mm)

La regione centrale con microscanalature dei nostri ugelli di flusso per l'erogazione di colla ad alta precisione è lavorata utilizzando un filo ultrasottile dal diametro di 0,07 mm.

Rispetto ai fili di rame standard, questo approccio comporta:

• Maggiore complessità di lavorazione

• Una zona di scarica elettrica più piccola

• Requisiti più severi per la stabilità del processo

• Tolleranze più strette per il controllo della tensione del filo

Xincheng è da tempo specializzata nell'elettroerosione a filo di precisione a bassa velocità; abbiamo accumulato una vasta esperienza nella lavorazione meccanica nella creazione di micro-scanalature, micro-fori e fessure complesse e di forma irregolare.

Vantaggi principali del prodotto

• Controllo dimensionale a livello micron

• Consistenza stabile delle microscanalature

• Supporta geometrie complesse e irregolari

• Resistente alla corrosione e agli ambienti adesivi

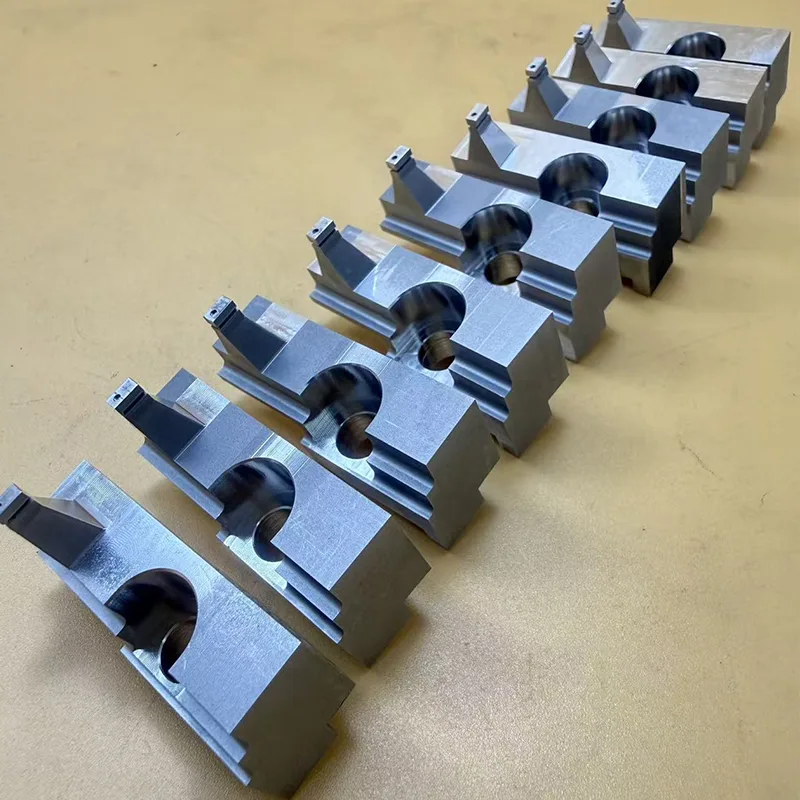

• Fornitura stabile per la produzione di massa

• Supporta lo sviluppo personalizzato per parti non standard

Industrie applicabili

• Attrezzature per il dosaggio automatizzato

• Attrezzature per l'imballaggio di semiconduttori

• Attrezzatura per spruzzatura di precisione

• Attrezzature per la microfluidica

• Attrezzature per la manipolazione dei fluidi medici

• Attrezzature per la produzione di batterie agli ioni di litio

• Industria dell'imballaggio elettronico

• Apparecchiature per l'automazione di precisione

Capacità di elaborazione a Xincheng

• Lavorazione di precisione per elettroerosione a filo lento

• Taglio di filo di precisione a base di olio

• Taglio a filo microfine

• Lavorazione microforata di precisione

• Lavorazione microscanalatura di precisione

• Lavorazione di precisione di pezzi irregolari

• Lavorazione di componenti per l'automazione

• Personalizzazione di particolari di precisione fuori standard

• Lavorazione di strutture complesse a pareti sottili

Perché così tanti clienti effettuano ordini ripetuti?

Per prodotti come l'ugello di flusso per l'erogazione di colla ad alta precisione, ciò che interessa veramente ai clienti va ben oltre la semplice estetica.

Ancora più importante, si concentrano su:

• Stabilità una volta installato sull'apparecchiatura

• Coerenza delle portate di erogazione

• Resistenza all'intasamento

• Uniformità tra i lotti prodotti in serie

• Se sono necessarie frequenti regolazioni della macchina durante il funzionamento

Molte fabbriche riescono a “produrre il pezzo”, ma poche riescono a raggiungere “la stabilità a lungo termine e la coerenza tra lotti”.

Ed è proprio qui che risiede la vera sfida della lavorazione per elettroerosione a filo lento microfine.

Perché scegliere Xincheng?

Situata a Shajing, Shenzhen, Xincheng è adiacente al centro produttivo di Chang'an, Dongguan.

La nostra azienda è specializzata nel taglio per elettroerosione a filo lento ad alta precisione e nella lavorazione di microstrutture complesse, al servizio dei settori di produzione di apparecchiature di automazione, semiconduttori, medicale, elettronica e apparecchiature di fascia alta.

La nostra struttura è dotata di macchinari di precisione all'avanguardia, tra cui Seibu MM35HP e Sodick AP250L, che ci consentono di lavorare in modo affidabile micro-scanalature complesse, micro-fori, componenti a pareti sottili e geometrie irregolari.

Offriamo produzione personalizzata basata sui disegni del cliente, lavorazione di parti non standard e una catena di fornitura stabile per la produzione di massa. Accogliamo con favore le vostre richieste!
